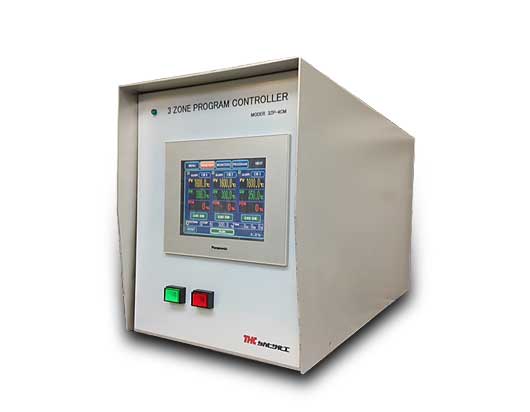

3 ZONE PROGRAM CONTROLLER　　　　〈型式〉3ZP-4CM

３ゾーン電気炉制御用タッチパネル式プログラム温度調節器




操作画面　※操作画面をクリックで、画面切替できます。

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得
画面切り替えスイッチ機能説明
    画面番号
1
 メニュー画面へ (NO.1-1)
2
 モニター第1画面へ (NO.1-2-1)
3
 モニター第2画面へ (NO.1-2-2)
4
 プログラム設定画面へ (NO.2-1-1)
5
 チャンネル1〜３設定画面へ (NO.1-3)
6
 チャンネル4設定画面へ (NO.1-4-1)
7
 警報設定画面へ (NO.1-5)
8
 タイマー設定画面へ (NO.1-7)
9
 モーター設定画面へ (NO.3-1-1)
10
 温度グラフ表示画面へ (NO.1-6)
11
 プログラム設定グラフ表示画面へ (NO.2-1-2)
12
 温度記録設定画面へ (NO.1-4)
13
 アラーム表示ランプ
14
 ヒーター出力ケージ　
15
 チャンネル個別ヒータースイッチ
16
 設定プログラム
17
 プログラムパターンリセットスイッチ
18
 プログラム運転スイッチ
19
 炉内温度
20
 炉設定温度
21
 ヒーター出力値
22
 目標残り時間
23
 設定目標温度
24
 プログラムステップ番号
25
 プログラムパターン番号
26
 パターン番号減算
27
 パターン番号増算
28
 ステップ番号減算
29
 ステップ番号増算
30
 イベント(1)スイッチON OFF表示ランプ
31
 プログラム設定値とのバイアス設定
32
 イベント(1)スイッチON OFF表示ランプ
33
 プログラムステップ運転目標時間
34
 プログラムステップ運転目標温度
35
 プログラム目標時間
36
 プログラム目標温度
37
 プログラム書き込みスイッチ
38
 イベント(2)動作スイッチ
39
 イベント(1)動作スイッチ
40
 プログラムパターン表示グラフ
41
 ヒーター出力リミット設定値
42
 P動作設定値
43
 I 動作設定値
44
 D動作設定値
45
 オートチューニング開始スイッチ

    画面番号
46
 オートチューニング完了表示ランプ
47
 オートチューニング停止スイッチ
48
 ヒーター出力ON OFF スイッチ
49
 ON OFF　動作切り替えスイッチ
50
 ヒーター出力ON OFF スイッチ
51
 ON OFF 動作幅の設定値
52
 警報動作ON OFF スイッチ
53
 表示温度
54
 警報設定温度
55
 イベント出力(1)動作状態表示ランプ
56
 イベント出力(2)動作状態表示ランプ
57
 プログラムパターン状態表示グラフ
58
 プログラム運転開始位置セットスイッチ
59
 プロクラムステップ減算スイッチ
60
 プロクラムステップ加算スイッチ
61
 プロクラムステップ位置番号表示
62
 温度記録周期時間設定表示
63
 最高温度表示
64
 温度記録表示画面
65
 最高温度表示
66
 データー書き込み表示ランプ
67
 データー書き込み表示ランプ
68
 データー書き込み周期設定値
69
 自動データー書き込みスイッチ
70
 手動データー書き込みスイッチ
71
 タイマー動作表示ランプ
72
 タイマー動作表示ランプ
73
 タイマー設定時間表示
74
 タイマー減算時間表示
75
 タイマーリセットスイッチ
76
 タイマースタートスイッチ
77
 タイマー停止スイッチ
78
 タイマー動作出力　ON OFF 切り替えスイッチ
79
 タイマー動作出力　ON OFF 切り替えスイッチ
80
 現在位置表示
81
 上限スタートスイッチ
82
 停止スイッチ
83
 下限スタートスイッチ
84
 上限設定値
85
 下限設定値
86
 手動用スイッチ
87
 手動用スイッチ
88
 モーターパラメーター画面へ (NO.3-1-2)
89
 モーター画面へ (NO.3-1-1)
90
 現在位置原点セットスイッチ



仕様
型式 3ZP-4CM 8ZP-2UPCSS
タッチパネル 5.7型/TFT 320×240ドット　
SDメモリカードスロット標準搭載（最大16GB）　　　
TFTカラー4096色のＧＴ32Ｔ/高輝度・長寿命バックライト搭載
制御方式 PID 　位相制御　　電力制御　　　3点　　ONOFF 制御 1点
設定方式 定置制御 3点 定置制御 8点
プログラム制御モード 時間　　目標温度の設定
バイアス設定　2点　
警報　8点　内　出力　接点　4点		 時間　　目標温度の設定
バイアス設定　7点
警報　8点　出力　接点　2点
プログラム数 50パターン　　50ステップ
設定方式 タッチパネル
入力信号 R熱電対 R熱電対　K熱電対
温度範囲 0　〜　1500℃ 0　〜　1760℃
指示精度 0. 1%+1digit　±0.8℃
温度設定単位 0.1℃
表示器 5.7インチTFTカラーLCD
タッチパネル
表示項目 各チャンネルごとの設定
出力リミッター 出力状態の表示
オートチュウニング機能
PID値
パターン表示
温度グラフ表示
温度記録
プログラム設定 50パターン
50ステップ　時間99h
温度　1500..00
CH-1 CH-2　のバイアス設定
CH-1 CH-2 CH-3 は各ゾーンの停止
CH4外部出力		 温度　1700.0℃
CH-1 CH-のバイアス設定
CH-1〜CH-8 は各ゾーンの停止
警報出力 4点 8点
定格電源電圧 100V~240V　フリー電源
定格電源電流 MAX 30A
安全機能 漏電ブレーカー　250V 50A 電流感度　30mmA
 250V 100A 電流感度　100mmA
出力電流 (過電流保護　サーキットプロテクター　出力スイッチ2重設定)
制御方式 CH-1 CH-2 CH-3 は15A以下　CH-4は10A CH-1〜CH-8 は15A以下
付加機能 位相制御
ON OFF タイマー　(パルスモーター2点　コントロールドライバー組み込　回転位置制御　)　op　
ケース アルミアルマイト仕上
外形寸法 W 205mm×H280mm×D450mm W 205mm×H280mm×D1600mm
重量 9Kg 15Kg
